Системи за сградна автоматизация
BACS ( БМС / BAS / BMS )
Системи за сградна автоматизация и управление BACS или BAS ( БМС )

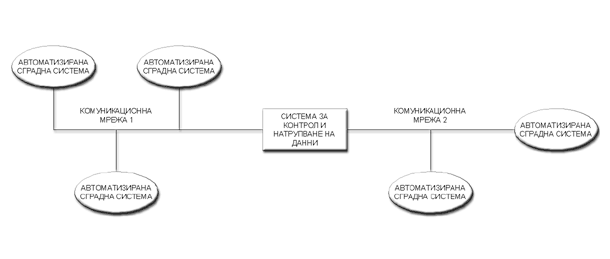

Системите за сградна автоматизация и управление са съвкупност от автоматизирани сградни системи и система за контрол и натрупване на данни, обединени от сградни комуникационни мрежи.
Сградни системи
Всяка сграда е оборудвана с множество сградни системи осигуряващи нейната функционалност (напр. електрически, ОВК, ВиК).
Автоматизирани/автоматични сградни системи
Това са сградни системи функциониращи частично или напълно самостоятелно, поради използваните в тях средства за автоматизация (напр. асансьорна система).
Система за контрол и натрупване на данни SCADA
Представлява компютъризирана система за визуализиране състоянието, управление и натрупване на данни от отдалечено оборудване.
Комуникационни мрежи за системи за сградна автоматизация и управление
Съществуват множество видове комуникационни мрежи, които се използват в системите за сградна автоматизация и служат за осигуряване преноса на данни между сградните системи и системата за контрол и натрупване на данни. Най-широко разпространените комуникационни мрежи за системи за сградна автоматизация са:
- Modbus ( модбъс ) - Modicon bus ( Schneider Electric )
- LonWORKS / Lon ( лон ) - Local Operating Network
- KNX ( ка ен екс )
- Bacnet ( бакнет ) - Building Automation and Control Networks
- M-bus ( mbus ) - Meter-bus
Сградни системи подлежащи на интегриране в системите за сградна автоматизация и управление
- Захранващи електрически системи - контрол и управление на захранването. Мониторинг на качеството и разхода на енергия;
- Осветителни системи - контрол и управление;
- Системи за резервиране на захвранването - агрегати, UPS у-ва, АВР - следене на състоянието;
- Отоплителни системи - управление и следене на състоянието. Мониторинг на разхода на топлоенергията;
- Вентилационни системи, системи за качество на въздуха - управление и следене на състоянието;
- Климатични системи - управление и следене на състоянието. Мониторинг на разхода на топло/студоенергия;
- Водопроводни системи - управление и следене на водоподаването, резервоарни и водонапорни системи. Мониторинг на разхода;
- Канални системи, дренажни системи - следене на състоянието;
- Транспорни системи - асансьори, ескалатори - следене на състоянието;
- Слънцезащитни системи - управление и мониторинг на състоянието;
- Поливни системи - управление и следене на състоянието;
- Пожароизвестителни системи - следене на състоянието;
- Системи за сигурност - следене на състоянието;
- Взривобезопасни системи - следене на състоянието.
Предимства
Системите за сградна автоматизация позволяват високоефективно управление на сградните ресурси. Това от своя страна води до:
- Повишаване качеството на обслужване;
- Намаляване времето за реакция при възникване на събития;
- Улесняване на диагностиката;
- Намаляване разходите за обслужване;
- Създаване на възможност за оптимизация на системите;
- Намаляване на енергийните разходи.
Недостатъци
Недостатък са увеличените инвестиционни разходи, които сравнително бързо се възвръщат от икономия на енергия и намаляване разходите за обслужване.
Изграждане на СИСТЕМИ ЗА СГРАДНА АВТОМАТИЗАЦИЯ
Екипа от специалисти на ЕЛЕКТРИК ИНЖЕНЕРИНГ е извършил проектиране и изграждане на множество системи за сградна автоматизация.

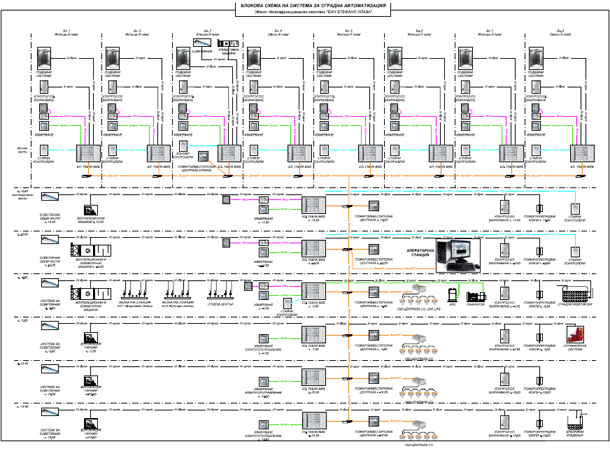

Блоковa схемa на система за сградна автоматизация:

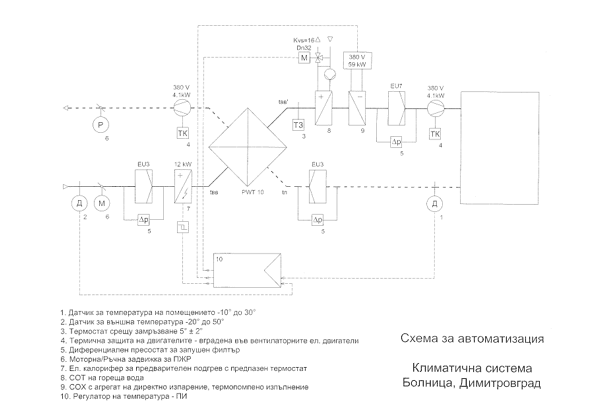

Примерна схема за автоматизация на въздухообработваща централа:

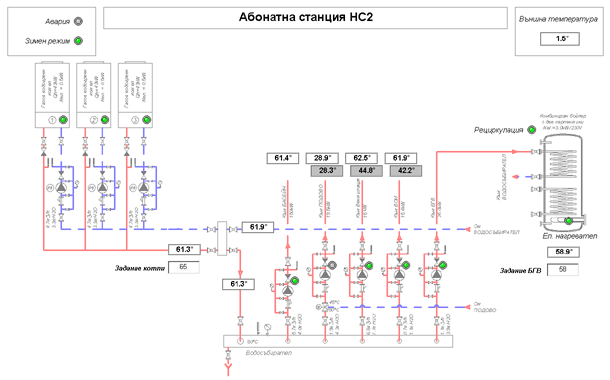

Примерни схеми за визуализиране на сградни процеси:

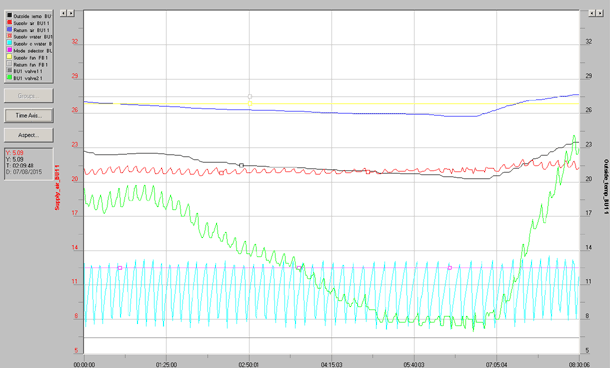

Пример за процесна диаграма ( тренд / trend )

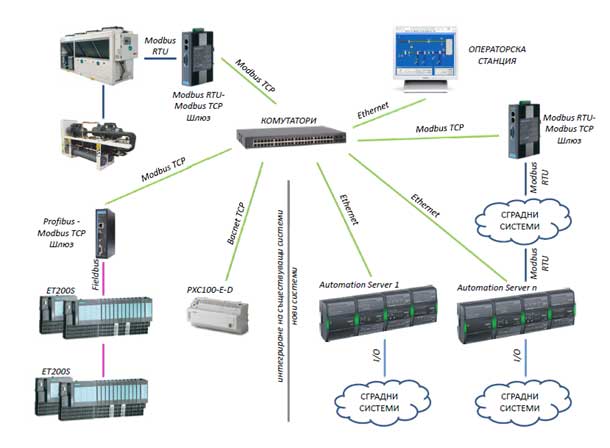

Пример за интегриране на системи с разнотипни комуникационни интерфейси:
Свързани термини и съкращения:
- BACS ( БАКС ) - Building Automation And Control Sytsems - Системs за сградна автоматизация и управление
- BAS ( БАС ) - Building Automation Systems - Системи за сградна автоматизация
- BMS ( БМС ) - Building Management Systems - Системи за сградна автоматизация
- MMS - Maintenance Management Systems - Системи за управление на поддръжката
- IBS - Intelligent Building Systems - Интелигентни сградни системи
- SBS - Smart Building Systems - Умни сградни системи
- EMS - Energy Mangement Systems - Системи за енергийно управление
- FMS - Facility Management Systems - Системи за управление на съоръженията
- Smart Homes - Умни домове
- Home Аutomation - Домашна автоматизация
- HVAC - Heating, Ventilation, and Air Conditioning
